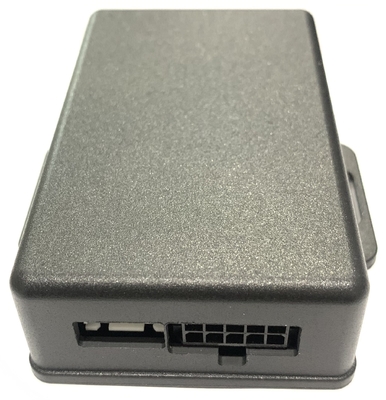

Ограничитель скорости/регулятор скорости
Подробная информация о продукте:
| Место происхождения: | китайский |
| Фирменное наименование: | Topshine |
| Сертификация: | CE ROHS |
| Номер модели: | SPL25 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | 35USD |
| Время доставки: | 2 ~ 8 дней |
| Условия оплаты: | T/T, Western Union, MoneyGram, Paypal |
| Поставка способности: | 10000 шт/месяц |
|
Подробная информация |
|||
| Напряжение: | 12 ~ 24 В | Выпуск: | 1 |
|---|---|---|---|
| Ввод: | 3 | Дисплей: | Экраны с светодиодом |
| Управление ЭКУ: | Да, да. | ||
Характер продукции
1 Краткое производство
SPL25 изобретен и разработан для достижения точной скорости ограничения для транспортных средств.Это не повлияет на большой старт газа или крутящий момент мощностиЭто ограничивает только максимальную скорость, а транспортное средство не остановится во время ограничения скорости, и обеспечивает свободное движение педали газа в нужном диапазоне скоростей.

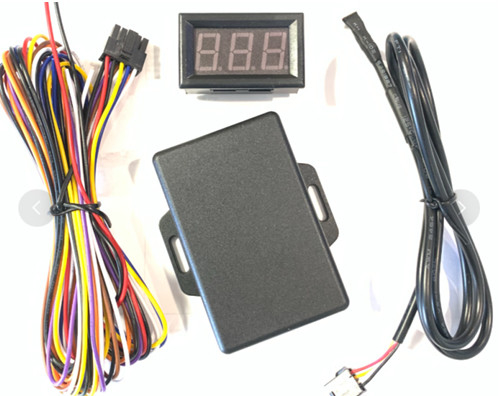

Упаковка:
Ограничитель скорости 1pc
Дисплей 1pc
Провод 1 шт.

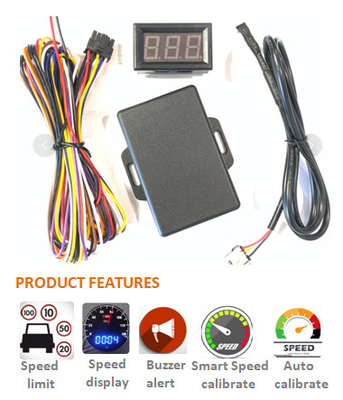

2 Характеристики ограничителя скорости
- Точное ограничение скорости, Применить для ограничения скорости вашего транспортного средства, если предопределено максимальная скорость
- Дисплей скорости, Дисплей в режиме реального времени с предварительно установленным ограничением скорости или с действительным значениям скорости во время калибровки.
- Сигнал тревоги: при превышении ограничения скорости или настройки сигнал тревоги будет звучать как предупреждение.
- Сигнал управления выходом, когда ограничение скорости активировано, он отправит выходный сигнал для другого аксессуара (может использовать этот сигнал для отмены статуса круизного движения)
- Интеллектуальная калибровка скорости
- Функция ограничения скорости ручного управления или GPS-трекера
- Максимальное ограничение скорости может быть изменено в режиме реального времени через порт RS232
- Противозащитный, незаконный случай открытия вызовет тревогу.
- Дизайн корпуса IP56
3 Интерфейс ограничителя скорости GPS
ACC (красный):Цифровой ВВП, подключенный к проводу ACC транспортного средства для получения питания.
GND (черный):Подключен к батарее и заземлен.
О1 (желтый):Цифровой выход1
Crtl (синий):Цифровой ВВП, ввод сигнала управления, Когда обнаружен низкий уровень, ограничение скорости будет контролироваться
Ключ (белый):Цифровой ввод, при работе калибровки скорости необходимо нажать эту кнопку.
S+ (зеленый):Подключись к проводу сигнала ECU.
С- (фиолетовый):Подключись к проводу сигнала ECU.
V+(Браун):Подключитесь к тросу педали.
V- (серый):Подключитесь к тросу педали.
VSS (оранжевый):подключен к проводу сигналов скорости транспортного средства для обнаружения скорости
RS232:Порт TTL 232, скорость передачи 9600, ограничение скорости через этот порт
Дисплей:Порт TTL 232, показать значение скорости.
4 Калибровка скорости импульса:
Перед тем, как начать калибровку скорости, убедитесь, что: 1 ограничитель скорости работает нормально. 2 импульсный провод подключен к сигналу скорости транспортного средства.
Шаги калибровки:Водите автомобиль на стабильной скорости 30 км/ч в течение 10 секунд, затем нажмите кнопку, ограничитель скорости должен издать дважды сигнал сигнализации, указывающий на то, что калибровка завершена.После калибровки, Дисплей скорости покажет текущую скорость в режиме реального времени в течение одной минуты, а затем ограничение скорости будет отображаться фиксированно.
5 Установка педальных проводов:
- Найдите ремень педали транспортного средства, он состоит из 6 проводов, 2 провода - это сигнальные провода, 2 провода - это провода питания, 2 провода - это провода заземления.напряжение на сигнальном проводе должно меняться.
- Отрежьте 2 провода сигнала, а затем соедините соответственно провода контроллера педали. Пожалуйста, обратитесь к нижеприведенному изображению. Коричневый и серый провода соединяются с педали ускорителя, зеленый и фиолетовый соединяются с ECU.
